柱子的新衣--外墻元素的3D打印如何革新現代建筑

可視化和模型是建筑師或土木工程師說明建筑計劃、檢查功能或說服客戶的計劃設計的不可缺少的工具。雖然這種建筑模型過去是在耗時和成本密集的手工作業中制作的，但今天，現代CAD軟件解決方案與增材制造技術相搭配，為傳統的模型制作提供了方便、快捷和具有成本效益的選擇。特別是在不尋常的特殊項目中，詳細的可視化的優勢就顯得尤為突出。在最真實的意義上。

來自斯圖加特附近的SL Rasch GmbH公司專門從事輕質建筑和特殊結構的工作。在全球范圍內，該總承包商實施了獨特的輕質建筑項目和特殊建筑，并確保，例如，麥地那的信徒在世界最大的可轉換屋頂下找到遮陽的保護，文化活動可以在任何天氣下進行，或者世界上最大的塔鐘得到安全支持。不管是私人客戶還是公共客戶，生活質量、舒適性和材料與能源消耗最小的可持續性是這家位于斯圖加特附近萊恩費爾德恩-埃赫特丁根的施瓦本公司無所不在的信條。

對于每一個項目，公司都依靠科學和迭代過程來實現這一目的，在這個過程中，替代概念被反復比較、測試和優化。而當我們談及迭代時，這通常意味著反復使用原型和模型。

原則上，可視化的主題在我們公司和我們的項目中起著重要作用。我們希望從一開始就能讓客戶對我們的規劃設計有一個真實的想法，為此，除了3D可視化之外，我們還經常創建經典的、真實比例的模型。

Bj?rn Scharf, 設計師和經理在SL Rasch舉辦的模型制作研討會

這也是一個柱子包層的情況。為了創造一個盡可能接近后期原作的模型，SL Rasch求助于voxeljet的粘合劑噴射技術。更準確地說，是3D沙子打印。

加法而不是減法。為什么？

沙盤模型代表了項目計劃中的純實驗性工作模型，以檢查執行細節和可施工性，同時也為施工管理提供了詳細的說明。所選擇的工具，即3D打印，在交付時間、成本和幾何自由度等方面的得分特別高。

“我們決定采用砂型印刷，因?yàn)檫@里的表面處理與隨后的鋁砂鑄造最相似。此外，這種制造工藝為所需的模擬段尺寸提供了最佳性價比，”Scharf解釋說。”與其他制造工藝不同，增材制造還賦予我們在模型規劃中忽略底切或銳邊內角的自由。”

模型的分層結構使之成為可能。當然，3D打印機所需要的是消耗品、石英砂和呋喃樹脂，以及用于構建的數字?jǐn)?shù)據集。這個數據集被系統軟件以數字方式切成數千層（所謂的 “切片”），然后在一個完全自動化的過程中逐層打印。在這個過程中，3D打印機使用一個所謂的重涂機將顆粒材料，如沙子或塑料，以150-300微米的細層涂在建筑平臺上。然后，一個高性能的打印頭在構建區移動，并將粘合劑涂抹在粉末床上，而后創建所需的部件。這可以選擇性地將粉末材料粘合在一起。然后將構建平臺降低一層厚度，再次施加粉末和粘合劑。重復這一過程，直到完成所需的組件。然后，組件被手動拆開包裝，從未印刷的材料中解放出來。

替代品是（不是）一種選擇

對于SL Rasch來說，3D打印的替代方案是使用5軸數控銑床進行模型銑削。但增材制造和減材制造方法之間的價格差異有時是巨大的。在這個項目中，使用銑床的生產成本會高出10倍左右。

而SL Rasch GmbH公司通過選擇3D打印也能在交貨時間上節省不少。在一家公司提供的銑削比較報價下，部件的交付時間為40個工作日。然而，3D打印的模型只需10天就可以交付。這是一個對建筑項目有很大幫助的優勢，可以盡早協調設計和計劃，驗證相關的屬性，從而避免施工計劃和進度延誤的風險。

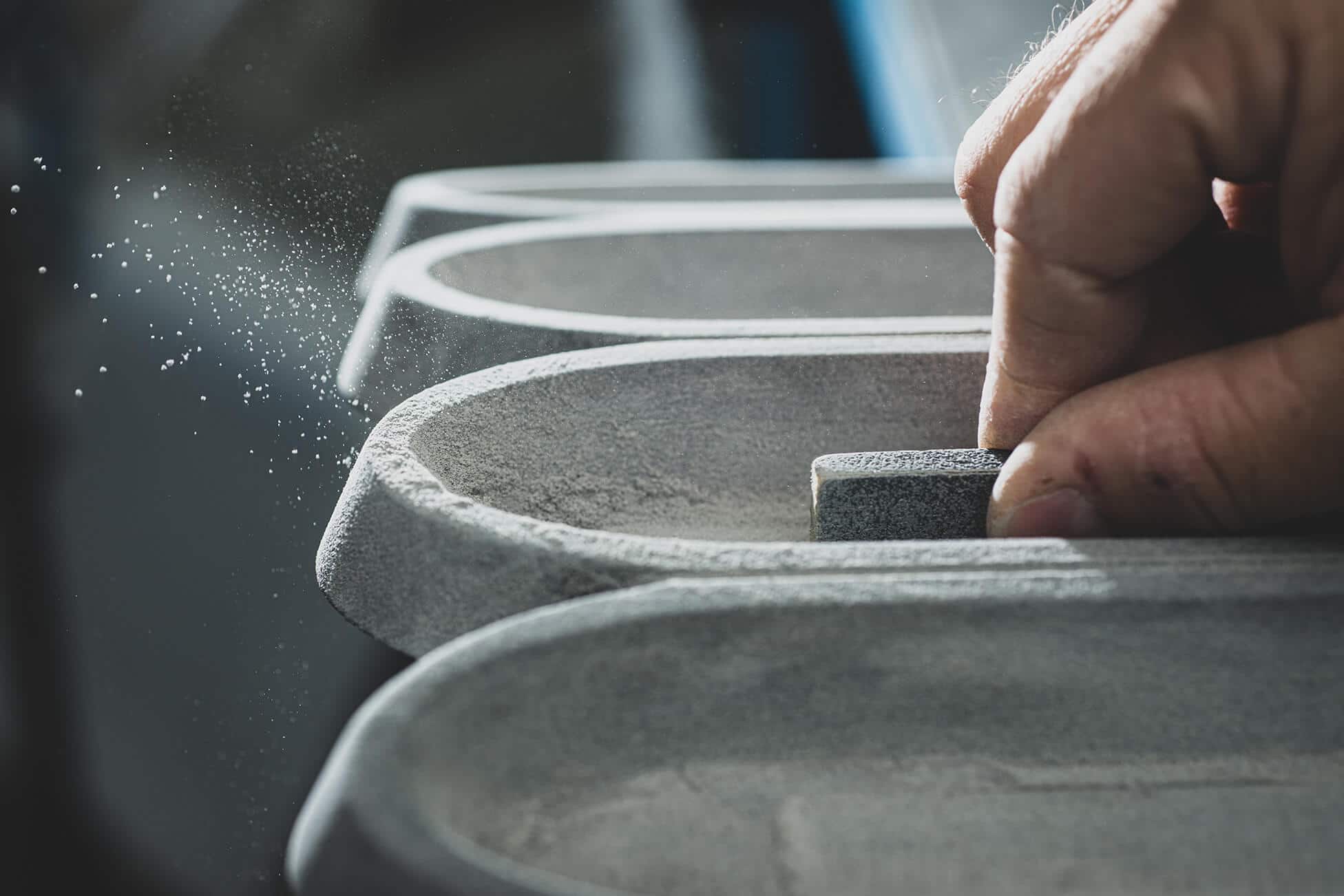

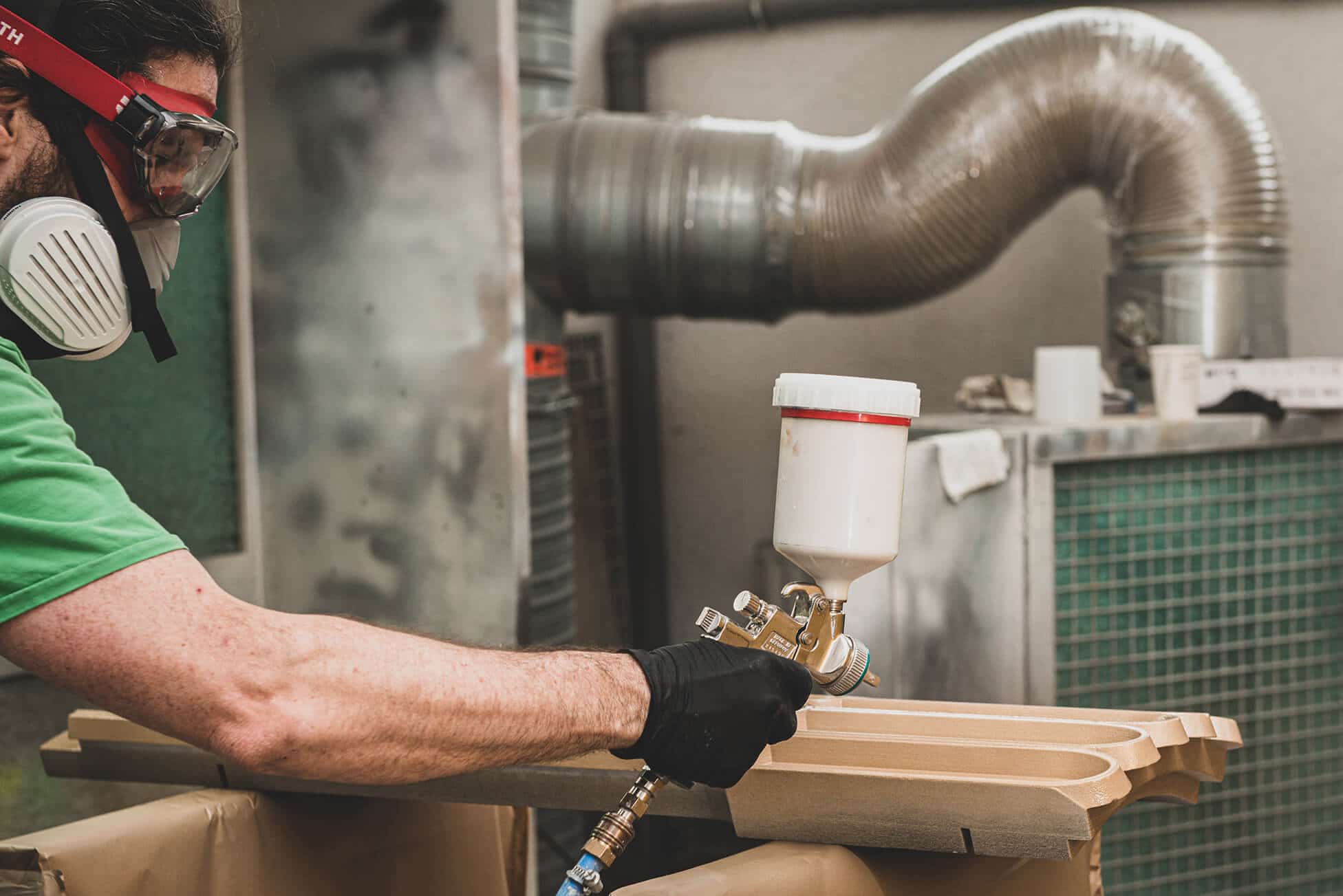

為了盡可能地接近后來的柱子，這些柱子在SL Rasch的內部模型車間被重新加工，以模仿后來鑄鋁的外觀。多次打磨、滲透、密封、噴漆和霧化確保了最終的外觀，令人信服。設計得到了批準，并委托制作砂型鑄造的實際模具。

在未來也有關系？

增材制造在建筑業中的地位越來越高。無論是整個印刷房屋、混凝土澆注的模板元件，還是在模型建造中。隨著建筑空間和材料組合的增長，建筑業內的應用可能性也在增加。”目前我看到的唯一問題仍然是某些材料的壽命，特別是當組件在使用前必須在施工現場存放一定時間。但這在未來幾年肯定也會發生變化。” 然而，在此之前，SL Rasch在未來將繼續依靠3D打印技術。”以真實的比例圖像實際看到建筑項目的各個部分，并以這種方式批判性地質疑設計，這是一個巨大的幫助。” 誰知道呢，與其說是打印柱子，不如說3D打印本身就可能成為現代建筑業的一種。
