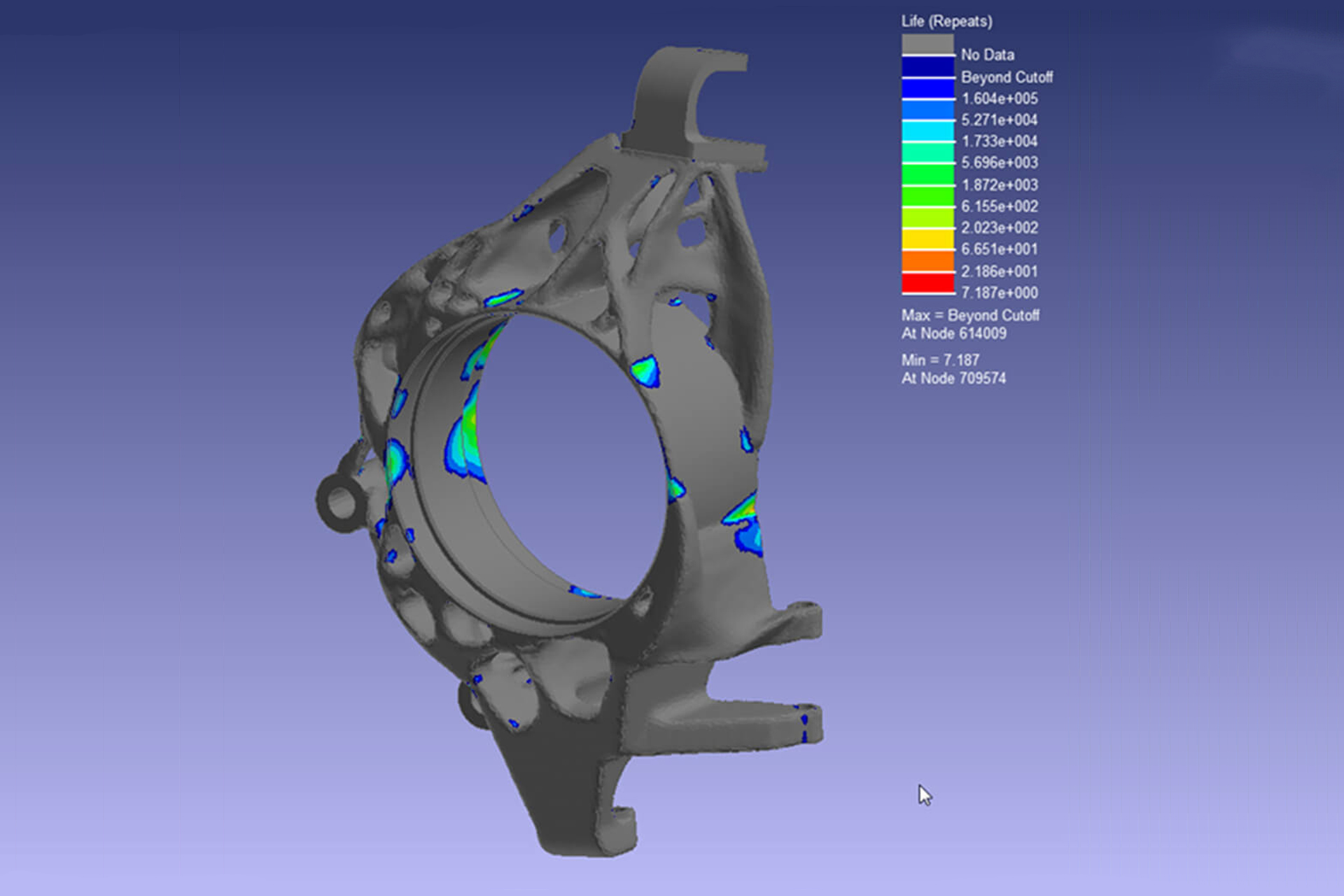

菜單案例研究航天工業有效提高組件的效率有效提高組件的效率怎樣才可使相同的重量多倍提高組件的效率？通過模擬和3維打印的組合可以明顯縮短優化流程。復雜的和高成本的材料測試可以通過模擬代替，樣本可以快速并節省成本的借助創新的3維打印技術制造。 輪架因?yàn)橐惺茇?fù)載，所以很容易變形，此點會影響整個底盤的穩定性。因此，該部件的穩固性非常重要。此挑戰為優化輪架，以便輪架在同樣的負載下更穩固。以下我們將講解如何將輪架通過模擬和3維打印有效的優化。為打造組件所需的精細模具由voxeljet的3維打印制造。借助3維打印的結構優化和幾乎無限的模具塑型自由度可以達到更完美的功效特點。 拓?fù)鋬?yōu)化首先，由一個策劃設計和優化工具確定制造空間。然后，在模型上模擬最重要的載荷情況，例如極速剎車、極端過彎和過路障礙。在確認可行的優化后，工程師將獲得一個組件，該組件使用同樣的材料(鋁鑄件)，擁有一個全新的設計。此新設計的材料分布可以使組件的穩固性加強3至5倍（根據負載量）。當然，組件也可在更穩固的情況下明顯的減輕重量。 壽命分析組件的損耗是通過負載過程而造成的，而不是通過最高負載量。因此，我們測試了35小時的各種馬路情況的負載周期。此外，我們測試了各種角度對輪架的壓力。結合材料的特性，損耗的特點被預測。 模擬鑄造模擬鑄造被采用了兩次-在設計流程的最初和最終。在最初階段它使設計師檢驗組件設計的可行性，并可幫助分析容易損壞的領域并避免內部的損壞，同時降低了設計和開發部門之間的迭代。在最終的設計階段的填充過程和固化過程再次進行模擬。 生命周期分析 鑄造模擬 拓?fù)鋬?yōu)化 VOXELJET的3維打印過程之后，為模具的3維打印而被優化的輪架被傳遞于voxeljet。voxeljet根據CAD數據生產塑料模型，為此使用了熔模鑄造。模型是由顆粒材料一層一層由粘合劑選擇性粘結而形成的，使用的塑料材料是PMMA（聚甲基丙烯酸甲酯）。使用此有機材料可降低殘余灰燼含量。模型不會擴張，因此具備理想的燃燒性質。此外，被打印的組件可以象傳統生產的部件一樣被使用。除了節省時間和成本以外，借助3維打印技術也可以實現傳統工藝無法達到的復雜幾何。 此上述的輪架的優化是Altair, Click2Cast, HBM nCode和voxeljet共同合作的結果。之所以可以完全施展組件打造的自由，多虧了3維打印和模擬的設計。各種軟件被用于模擬的設計，基于Altairs OptiStructIns優化解決方案的Ispire軟件用于拓?fù)鋬?yōu)化。部件的損耗可用Ncode Designlife軟件模擬化，并用Click2Cast軟件做澆鑄模擬。 3維打印優勢概括 節省時間：交貨周期短 節約成本：不需工具的打造 尺寸：組件可達1000×600×500毫米 數量、形狀和設計變量的高靈活性 任何復雜的幾何形狀 100％打印的殘余的顆粒材料可回收利用 不需存儲成本 不需支撐結構 幾乎沒有殘留灰分 通常燃燒期間無擴張 適用于所有普通合金 進一步的案例研究 航空領域的拓?fù)鋬?yōu)化維捷為法國航空供應商Sogeclair提供了快速、經濟、靈活的精密鑄造 超級高鐵項目采用3D打印的熔模鑄造模型3D打印機制造商voxeljet支持Hyperloop項目，提供3D打印PMMA鑄造模具，用于鋁件的熔模鑄造 聯系我們你想了解更多嗎？然后問我們。我們將很樂意幫助你。 聯系我們 工業3D打印系統我們的工業3D打印機組合從用于研究的緊湊型系統到快速成型的大規模生產都有。 了解更多3D打印按需生產除了工業3D打印機外，我們還根據要求提供零件供應。 了解更多 Scroll up
