關于3D打印的基礎知識

3D打印技術正在飛速發展

無論是鑄造廠使用砂模進行金屬鑄造，還是使用塑料熔化模型進行熔模鑄造，在這兩種情況下，鑄造廠都可以從增材3D打印工藝的諸多優勢中受益。

多年來，許多鑄造廠已將用3D打印機生產的砂型鑄造模具和型芯作為標準。該技術已在鋼鐵鑄造領域中確立，并在有幫助的地方使用。盡管這些應用主要位于原型和小批量領域，但隨著3D打印系統性能的不斷提高，限制越來越趨向于越來越大。就總成本而言，由于消除了工具成本，在一定批量之前，3D打印始終是傳統工藝的更經濟選擇。批量越小，voxeljet技術所提供的成本優勢就越大。特別是對于復雜的幾何形狀，即使無法批量生產幾百個單位，即使是幾百個批量的3D打印也是最經濟的選擇。

其他好處包括從縮短生產時間到減少未完成鑄件的后處理工作。這基本上適用于熔模鑄造，其中3D打印的塑料模型已取代了經典的蠟?zāi)Ｐ停災Ｐ偷纳a(chǎn)非常耗時且昂貴。

金屬鑄造砂模

與傳統的模具制造（僅模型板或型芯盒的制造可能要花費數周）相比，3D打印通常可以在一整夜或幾天內印刷甚至復雜的砂模。無需昂貴的模具設置即可制作模具，并完全基于CAD數據在分層過程中以全自動過程生產模具，該過程中，重復使用300微米的石英砂層，并使用粘結劑選擇性地將其粘合在一起系統的打印頭。在完成打印過程之后，僅需打開模具并清除多余的沙子即可。由于砂模是直接根據CAD數據生產的，因此它們在考慮細節和精度方面樹立了標準。

隨著生產時間的縮短，設計自由度也比常規制造受到的限制要少得多。無需注意拔模斜度，分隔線或底切，即可使其設計符合其結構。即使在測試階段修改過的模具，也可以根據新的CAD數據立即打印，而無需費時的工具修改。此外，澆口系統可以根據鑄造壓力等參數進行個性化定制，從而避免了紊流并提高了質量。

3D打印的模具和傳統的模具構造的結合

今天，只要有合適的機會，創新的鑄造廠都將3D打印的型芯和采用傳統方法生產的模具相結合。這種方法是一個不錯的選擇，尤其是在生產帶有底切的復雜型芯時（例如葉輪所需的）。可以在3D打印機中打印芯，然后將其集成到常規模具中。好處包括更少的零件數量和更少的模具制造過程，因?yàn)樵摲椒ㄏ速M(fèi)時的，傳統的復雜型芯的生產和組裝，并且還減少了后續的再加工。經驗豐富的壓鑄機以越來越高的頻率選擇的另一個有趣的選擇是生產耗時的成型工具并行3D打印砂模。由于可以立即使用印刷的砂模，因此可以鑄造初始零件以進行測試，以優化在建工具。在許多情況下，與僅傳統的模具構造相比，該變體更快且更具成本效益。

用于熔模鑄造的高精度熔斷模型

除了打印砂模之外，越來越多的鑄造廠還依靠3D打印機生產的模型進行熔模鑄造。這種方法有利于蠟?zāi)Ｐ偷暮唵沃苯由a(chǎn)。即使這些模型不再由蠟制成，而是由塑料制成，但對后續處理步驟沒有任何影響。在3D打印機中生產PMMA模型非常容易：它們完全根據CAD數據進行打印。為了提高熔化過程的質量，塑料模型還滲透了蠟，從而形成了特別細孔和均勻的表面。

熔模鑄造3D打印的好處

除了可以經濟高效地生產模型且無需工具外，該方法還可以節省大量時間，從而贏得積分。因此，voxeljet服務中心可以在幾天之內提供尺寸高達1,000 x 600 x 500毫米的模型。當然，大作業箱也可以用于在單個打印作業中打印完整的小批量。無論是使用經典蠟?zāi)Ｐ瓦€是3D打印模型，后續的熔模鑄造操作都是相同的。

實例探究

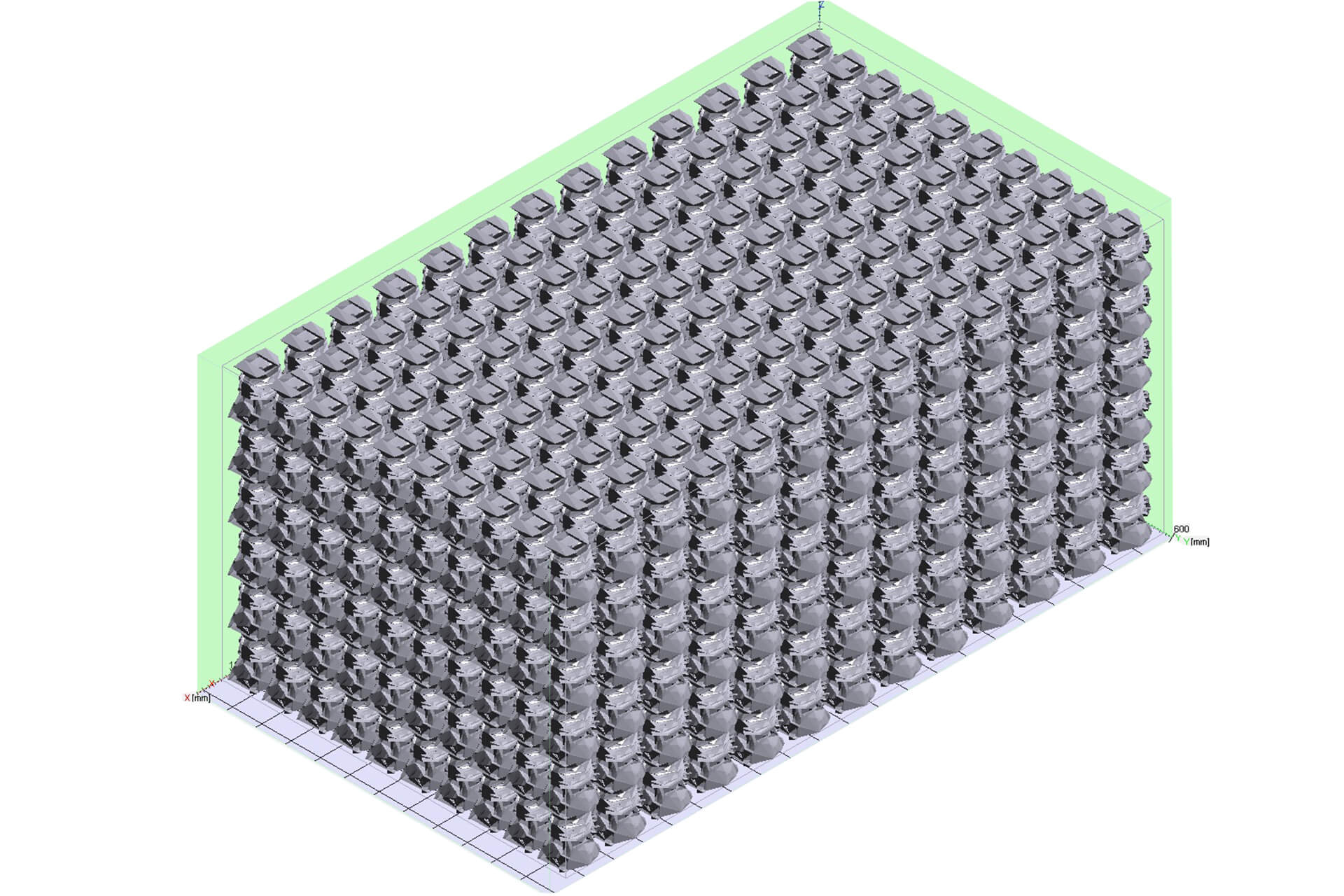

快速應用中的鏈鋸兩沖程電機等廣泛的應用展示了voxeljet打印機的實際性能。一臺電動機的尺寸僅為78 x 76 x 59毫米。為了盡可能快速，經濟地生產模型，voxeljet將780臺這些電機組合在一個尺寸為1,000 x 600 x 500毫米的構建空間中的單個打印作業中。使用VX1000高性能打印機花了23個小時來打印電機，每個電機的打印時間僅為1.8分鐘。
